Réparation ponctuelle : la technique du chemisage partiel

Objectif

La réhabilitation des ouvrages se justifie lorsque leur état n’est pas suffisamment grave pour conduire à un remplacement complet. La solution des techniques sans tranchée limite les coûts et les nuisances telles que : bruit, poussière, trafic des camions et engins de travaux publics…

ABR RESEAUX réalise le chemisage partiel des réseaux circulaires pour corriger localement les faiblesses de structure et d’étanchéité telles que les fissures, les perforations, les joints déboités, les pénétrations de racines, les casses…

L’intervention s’effectue sur la base d’une inspection télévisuelle qui permet en fin de travaux de vérifier la bonne mise en place de la manchette. Le contrôle peut être complété par une mise sous pression de la canalisation.

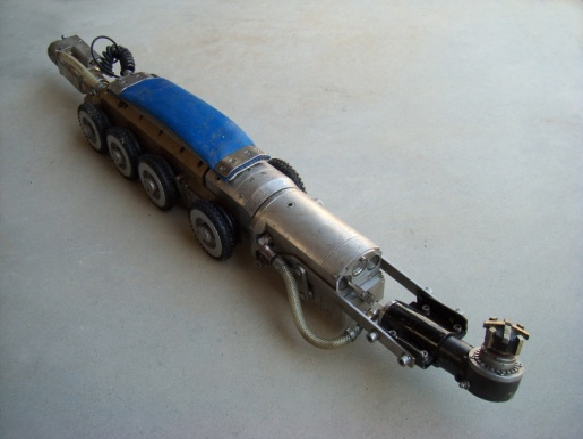

Après un hydrocurage soigné et une inspection vidéo, on introduit si nécessaire un robot de fraisage par un des regards du réseau pour restituer à la conduite sa section nominale.



On élimine ainsi des éléments gênant l’écoulement des effluents (branchements pénétrants, pénétration de racines, joints sortis, ou excroissance de mortier …).

















Exemple d'un fraisage d'un branchement pénétrant :

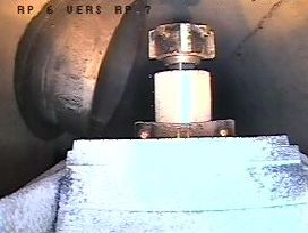

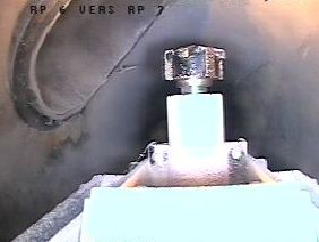

Avant fraisage	Après fraisage

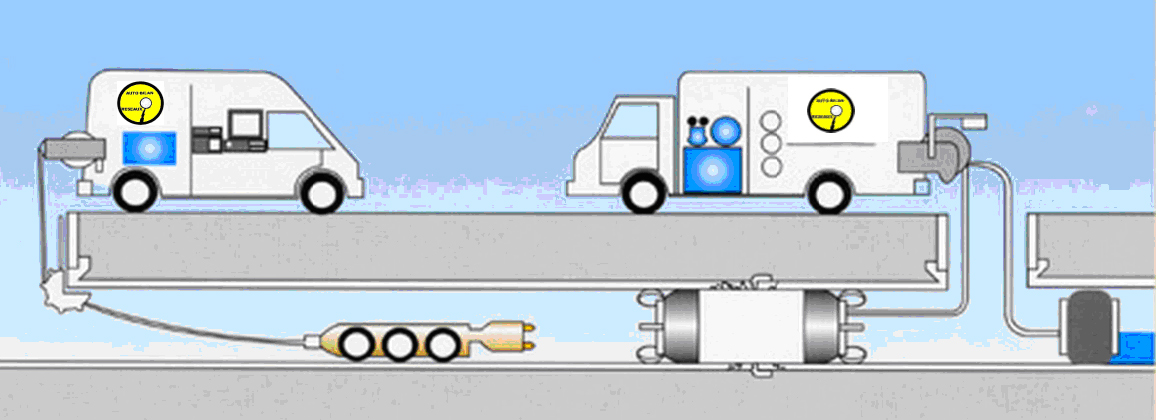

L’opérateur introduit ensuite une gaine souple de tissu de verre imprégnée de résine époxydique appelée manchette à l’aide d’un manchon gonflable sous contrôle télévisé.

La manchette est plaquée contre la paroi défectueuse par la mise en pression du manchon. La résine finalement polymérisée par chauffage grâce à des résistances électriques placées dans le manchon.



Phase des travaux

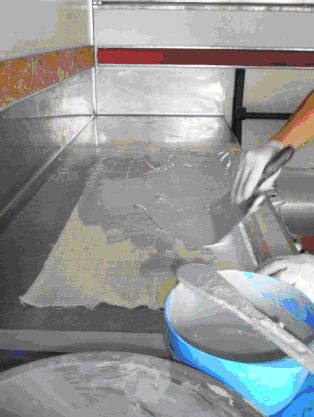

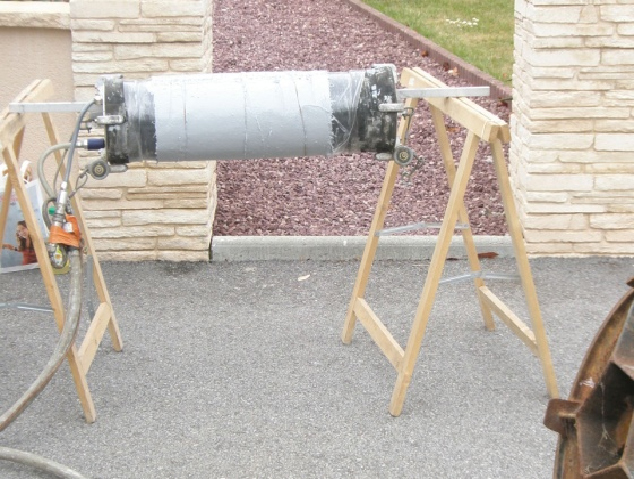

• Imprégnation de la manchette dans le camion atelier et pose sur le manchon gonflable

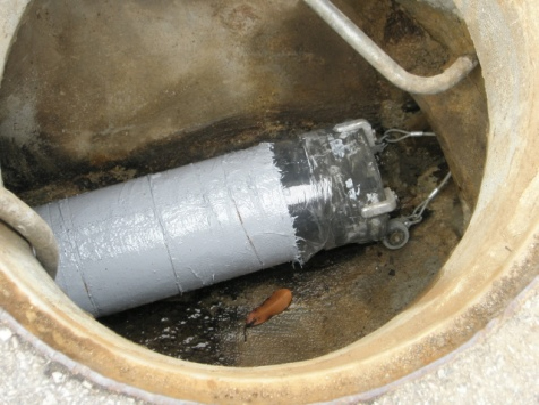

• Introduction du manchon gonflable par un regard

• Mise en place du manchon à l’endroit du défaut à traiter grâce à la caméra.
• Gonflage du manchon.

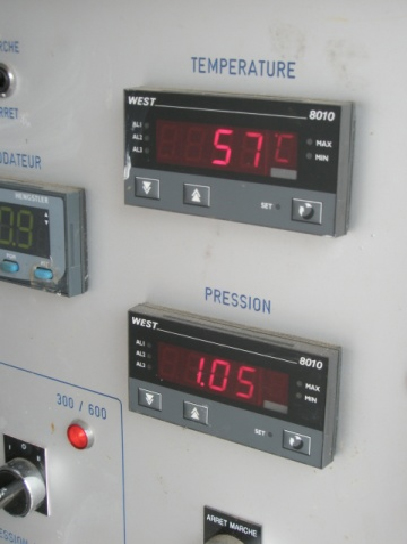

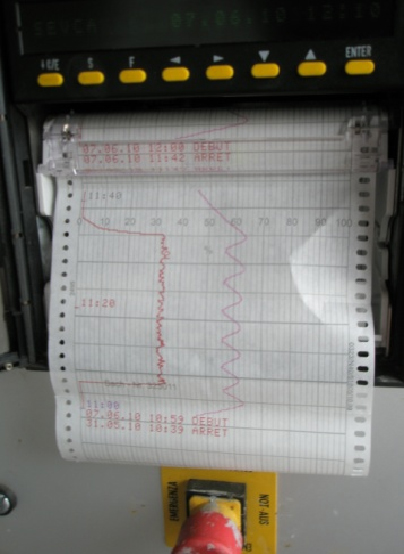

• Polymérisation de la résine par chauffe à 60 °C et durcissement.

• Dégonflage et dégagement du manchon.
• Vérification télévisuelle de la qualité du chemisage partiel et éventuellement test d’étanchéité à l’air.

Avantages

• Grande rapidité de mise en œuvre.
• Système simple, peu contraignant et fiable.
• Pas d’espace annulaire (pas d’espace entre les tuyaux).
• Rétablissement immédiat de l’écoulement.
• Pas d’ouverture de tranchée, faible encombrement pour la circulation
