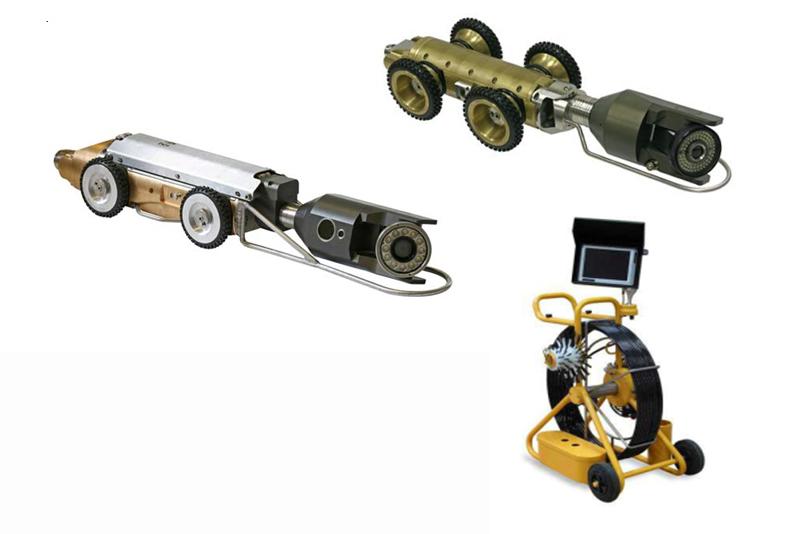

L’inspection télévisuelle permet de préciser l’état des réseaux de collecte et des branchements grâce à des observations codées suivant la norme européenne NF EN 13508-2+A1.
Cette codification permet d’une part une comparaison entre différentes inspections et d’autre part de réaliser les inspections avec les objectifs suivants :
Propreté du réseau avant réception : absence de dépôts de sable, gravats, etc.
La qualité des réseaux posés : absence de perforation, écaillage, fissures, bonne exécution des branchements, structure et revêtement sains.
Le dimensionnement : diamètres, longueurs des tronçons, position des branchements.
Défauts de pose : contre-pente, niveau d’eau, ovalisation, déboitement, alignement.
Le contrôle visuel des regards et boîtes de branchement précise également l’état des ouvrages : casse, déformation, écrasement, infiltration....
Ce type de contrôle permet de dresser un compte-rendu objectif de l’état des réseaux appuyé par un ensemble de mesures (distances, pentes, mesures de l’ovalisation). Chaque élément et défaut est répertorié et illustré par la photo correspondante dans le rapport final remis au client.
À la condition que les tolérances soient définies au niveau de son CCTP, le contrôleur pourra donner un avis sur la conformité des ouvrages.
Dans le cas où les tolérances ne seraient pas prédéfinies, le contrôleur ne mentionnera que les observations relevées avec la position horaire et la distance par rapport au point zéro défini par le centre de l’ouvrage de visite situé au début du tronçon inspecté. Une synthèse permet de classer ces relevés par famille et par type suivant leurs codes.
Pour plus de clarté, ces codes ont été regroupés sous 4 intitulés…
À : codage des intitulés de rubrique pour les branchements et collecteurs.
B : codage se rapportant à la structure de la canalisation.
C : codage des intitulés de rubrique des regards de visite et des chambres d’inspection.
D : codage se rapportant à la structure du regard de visite ou de la chambre d’inspection.
… et la seconde lettre indique le groupe respectif par exemple pour les canalisations :
Codes faisant référence à la structure de la canalisation (codes BA…)
Codes relatifs au fonctionnement de la canalisation (codes BB…)
Codes d’inventaires (codes BC…)
Autres codes (codes BD…)
Le client dispose ainsi d’informations fiables lui permettant d’envisager si nécessaire des solutions techniques et économiques adaptées au problème identifié. En effet, il est impératif de corriger les non-conformités identifiées sans quoi le Maître d’Ouvrage s’expose à des risques accrus de difficultés de fonctionnement (écoulement, odeurs, obstruction), difficultés d’entretien, défaut d’étanchéité et vieillissement prématuré des réseaux.
|
Conditions générales d’intervention pour les contrôles de receptions : Hydrocurage préalable obligatoire. Accessibilité aux tampons de regards et boites de branchement Information des conditions d’écoulement. Si le réseau est en service : dévier ou obturer si > 10% charge. Obtention des autorisations de stationnement ou de voirie. Fourniture des plans de l’ouvrage et dimensions. Indiquer la présence éventuelle de la nappe phréatique et son niveau. Maitrise des interférences avec les autres intervenants. En l’absence de demande spécifique du client ABR défini
Afin de rendre la lecture du rapport plus explicite et contrairement aux prescriptions du guide technique ABR utilise le code BAF-Z : perforation de la canalisation au lieu de BAC-B : effondrement partiel. Si l’inspection en sens inverse est possible, et sans indication contraire du client, l’inspection en sens inverse peut être faite sur le même tronçon afin de faciliter la lecture du rapport. |
Exemple d'une feuille de résultat d'une inspection télévisuelle
